　　产品特点

　　◆超宽12:1输入电压范围:14-160VDC

　　◆效率高达84%

　　◆加强绝缘,隔离电压3000VAC

　　◆工作温度范围:-40℃to+70℃

　　◆输入欠压保护,输出过压,过流,短路保护

　　◆国际标准引脚方式

　　◆设计满足EN50155和AREMA标准

　　◆设计满足IEC62368,UL62368,CSA62368,EN62368标准设计满足EN45545防火标准

　　◆叁年质保期

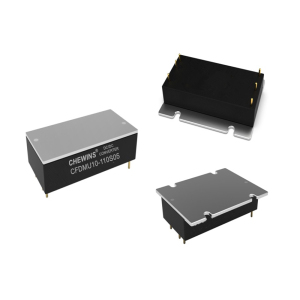

　　CFDMU10-110S系列是为铁路电源领域设计的一款高性能的产品,输出功率可达 10W,拥有 14-160VDC 宽电压输入,兼容标称 24V,36V,48V,72V,96V,110V六种电压段的输入并且满足 EN 50155 标准对电压波动的要求,加强绝缘 3000VAC /2800VAC 的高绝缘使得在 5000m 高海拔应用仍可保障系统的隔离安全,集成多种保护功能,最大限度保证系统的安全可靠, 同时具备远程遥控,输出电压调节等功能,完美匹配应用时存在的线损,特殊电压的要求;

　　广泛运用于车载交换机,列车控制系统、牵引控制系统等相关车载设备中。

　　专业指南：DCDC铁路电源模块 – 选型、常见问题与故障排查

　　H1: 什么是DCDC铁路电源模块？为您的铁路应用提供稳定电力核心

　　DCDC铁路电源模块是一种专为铁路和轨道交通等严苛环境设计的电力转换装置。它的核心功能是将车辆上的输入直流电（如来自蓄电池的110V DC或来自架空线的600/750V DC）稳定、高效地转换为各种车载电子设备所需的低压直流电（如 24V, 12V, 5V DC）。作为铁路车辆的“心脏”供血单元，其可靠性、安全性和稳定性直接关系到列车控制、通信、乘客信息系统等关键设备的正常运行。

　　H2: DCDC电源模块的关键特性与行业标准

　　铁路应用对电源模块的要求远高于普通工业产品。一个合格的铁路级DCDC电源模块必须具备以下特性：

　　宽输入电压范围： 能够承受牵引电网或蓄电池电压的大范围波动。

　　高隔离电压： 输入与输出之间具有高等级的电气隔离，确保系统安全和抗干扰能力。

　　卓越的EMC/EMI性能： 符合EN 50121-3-2等铁路电磁兼容标准，既不对外产生干扰，也能抵抗外部复杂电磁环境的干扰。

　　强大的环境适应性： 工作温度范围宽（通常-40°C to +85°C），能抵御振动、冲击、潮湿和盐雾腐蚀。

　　全面的合规认证： 必须通过IRIS（国际铁路行业标准）及EN 50155（铁路应用-机车车辆电子设备）等一系列严格的行业认证。

　　表：铁路DCDC电源模块关键标准概览

　　标准/认证 核心内容描述

　　EN 50155 规定了铁路车载电子设备的工作温度、电源输入变化、电磁兼容、振动冲击等核心要求。

　　EN 50121-3-2 专门针对铁路应用的电磁兼容性标准，确保设备在铁路电磁环境下正常工作且不干扰其他系统。

　　IRIS 国际铁路行业质量管理体系标准，代表了制造商在铁路领域具备可靠的质量管理能力。

　　EN 45545 铁路车辆的防火标准，对材料的阻燃性有明确要求。

　　H2: DCDC铁路电源模块常见问题（FAQ）解答

　　H3: 1. 如何为我的铁路项目选择合适的DCDC电源模块？

　　选型是确保系统稳定性的第一步。请遵循以下步骤：

　　确定输入电压范围： 明确您系统的标称电压及最大波动范围（例如：标称110Vdc，范围70Vdc - 140Vdc）。

　　确定输出电压和电流： 计算所有负载设备的总功率需求，并预留20%-30%的余量。

　　确认隔离要求： 大多数铁路应用要求加强绝缘或双重绝缘，请参考EN 50155标准。

　　评估环境条件： 明确设备将面临的工作温度、湿度、振动等级。

　　核查认证标志： 确保产品具备您目标市场所要求的铁路行业认证（如EN 50155, IRIS）。

　　H3: 2. 铁路电源模块的典型效率是多少？为什么效率很重要？

　　高质量的铁路DCDC电源模块的满载效率通常可达90%以上。高效率意味着：

　　更低的能量损耗： 节省能源，降低运营成本。

　　更少的热量产生： 减少了散热需求，提高了元器件的寿命和整个系统的可靠性。

　　更高的功率密度： 允许设计更紧凑的设备。

　　H3: 3. 模块的MTBF（平均无故障时间）指标有何意义？

　　MTBF是衡量产品可靠性的关键指标，通常以小时为单位。一个高MTBF值（例如 > 1,000,000小时）表明该模块具有极高的理论使用寿命和可靠性。在铁路行业，长寿命和低故障率是至关重要的选型依据。

　　H2: DCDC铁路电源模块故障排查指南

　　当电源模块出现异常时，系统化的排查可以帮助快速定位问题。

　　H3: 初步检查与安全预防

　　安全第一： 在操作前，确保系统已断电，并对高压电容进行充分放电。

　　目视检查： 检查模块是否有明显的物理损伤，如烧焦痕迹、电容鼓包、连接器松动或腐蚀。

　　连接检查： 确认输入/输出线缆连接正确、牢固，没有短路或虚接。

　　H3: 系统化故障排查流程

　　表：DCDC电源模块常见故障及排查方法

　　故障现象 可能原因 排查步骤

　　无输出，指示灯不亮 1. 输入电源未接通或电压过低

　　2. 输入保险丝熔断

　　3. 模块内部故障 1. 测量输入电压是否在允许范围内

　　2. 检查并更换保险丝（需查明熔断原因）

　　3. 若输入正常，则可能为模块损坏

　　输出不稳定或电压过低 1. 输入电压波动过大

　　2. 输出过载或短路

　　3. 环境温度过高导致过热保护

　　4. 模块老化 1. 监测输入电压波形和范围

　　2. 断开负载，测量空载输出电压是否正常

　　3. 检查散热风扇和风道，改善通风条件

　　4. 联系供应商进行检测

　　模块异常发热 1. 过载运行

　　2. 散热不良

　　3. 效率降低（内部元件老化） 1. 测量实际负载电流，确认未超载

　　2. 清理散热器灰尘，确保空气流通

　　3. 如负载和散热正常，则需专业检修

　　系统受到电磁干扰 1. 模块EMC性能不达标

　　2. 输入/输出线缆布线不当 1. 确认模块符合EN 50121-3-2标准

　　2. 检查输入/输出线是否使用屏蔽线，并与动力线分开布线

　　H3: 何时需要寻求专业支持？

　　如果您已完成上述基本排查但问题依然存在，或者遇到以下情况，请立即联系我们的技术支持团队：

　　模块内部有明显的元件损坏。

　　反复烧毁保险丝。

　　涉及复杂的系统集成问题。

　　需要固件升级或参数重新配置。

　　H2: 结语：选择可靠的合作伙伴至关重要

　　DCDC铁路电源模块不仅是简单的电源转换器，更是保障整个铁路系统安全、高效运行的基石。选择一家拥有深厚技术积累、完备行业认证和全球技术支持能力的供应商，是规避风险、确保项目长期稳定运行的最明智决策。
