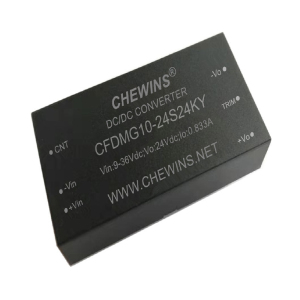

DCDC电源模块 CFDMG10

　　◆ 超宽输入电压范围(4:1)

联系我们

在线询价

邮箱：sales@chewins.net

详细介绍

　　数据表下载　

　　产品特性:

　　◆ 超宽输入电压范围(4:1)

　　◆ 效率高达87%

　　◆ 隔离电压:3000VDC

　　◆ 输入欠压保护,输出短路,过流,过压保护

　　◆ 工作温度范围:-40℃ to +85℃

　　◆ Z导轨式产品型号具有入防反接功能

　　◆ 国际标准引脚方式

　　◆ 叁年质保期

选型表
认证	产品型号①	输入电压(VDC)		输出		满载效率④(%) Min./Typ.	最大容性负载(µF)⑤
认证	产品型号①	标称值② (范围值)	最大值③	输出电压(VDC)	输出电流(mA) Max./Min.	满载效率④(%) Min./Typ.	最大容性负载(µF)⑤
	CFDMG10-24D05	24 (9-36)	40	±5	±1000/0	79/81	1000
	CFDMG10-24D12			±12	±416/0	83/85	330
	CFDMG10-24D15			±15	±333/0	85/87	220
	CFDMG10-24S03			3.3	2400/0	76/78	5400
	CFDMG10-24S05			5	2000/0	80/82	5400
	CFDMG10-24S09			9	1111/0	82/84	680
	CFDMG10-24S12			12	833/0	82/84	470
	CFDMG10-24S15			15	667/0	85/87	330
	CFDMG10-24S24			24	416/0	84/86	100
	CFDMG10-48D05	48 (18-75)	80	±5	±1000/0	80/82	1000
	CFDMG10-48D12			±12	±416/0	84/86	330
	CFDMG10-48D15			±15	±333/0	85/87	220
	CFDMG10-48S03			3.3	2400/0	77/79	5400
	CFDMG10-48S05			5	2000/0	80/82	5400
	CFDMG10-48S12			12	833/0	84/86	470
	CFDMG10-48S15			15	667/0	85/87	330
	CFDMG10-48S24			24	416/0	85/87	100
注: ①产品型号后缀加“Z”为导轨式转接底座; ②Z(导轨式)产品型号因具有输入防反接保护功能,输入电压范围最小值和启动电压比卧式封装型号高1VDC ; ③输入电压不能超过此值,否则可能会造成永久性不可恢复的损坏； ④上述效率值是在输入标称电压和输出额定负载时测得;Z(导轨式转接底座)产品型号因具有输入反接保护,效率最小值大于min.-2为合格； ⑤正负输出两路容性负载一样。

　　铁路应用专用DCDC电源模块：高可靠解决方案与故障排查指南

　　摘要：铁路电源模块是列车、信号系统、车载电子设备稳定运行的核心。本文深入解析铁路专用DCDC电源模块的关键技术要求，如EN 50155标准，解答常见疑问，并提供详尽的故障排查指南，帮助系统集成商和工程师确保轨道交通系统的最高可靠性。

　　一、铁路电源的特殊性与核心要求

　　与普通工业电源不同，铁路电源运行环境极端恶劣，必须满足一系列严苛的标准，其中最为核心的是EN 50155。该标准定义了铁路车载电子设备必须遵守的规范，主要体现在以下几个方面：

　　宽输入电压范围：必须稳定应对剧烈的输入电压波动。例如，标称24V系统需满足14V至36V的输入范围；标称72V或110V系统则需覆盖更广的电压瞬变和浪涌。

　　严格的EMC与绝缘性能：必须通过EN 50121-3-2等标准，具备极强的抗电磁干扰能力，同时自身产生的噪声要极小，避免影响其他敏感设备。加强绝缘（通常要求>3.5kV AC）是保障安全的基本要求。

　　极高的机械与环境可靠性：必须经受住振动、冲击、潮湿、盐雾、高低温（通常工作温度范围为-40°C至+85°C）等极端条件的考验。

　　完备的保护功能：内置输入反接保护、过压保护、欠压保护、过载保护和短路保护，确保在故障情况下电源本身及后端设备的安全。

　　二、铁路DCDC电源常见问题解答 (FAQ)

　　Q1: 为什么铁路电源必须符合EN 50155标准？

　　A: EN 50155是国际公认的铁路应用质量标准，它确保了电子设备在复杂且危险的铁路环境中能够持续、安全、可靠地工作。符合该标准是产品进入全球铁路市场的强制性通行证，也是系统可靠性的根本保证。

　　Q2: 我们的设备在机车上，电源模块输入端经常有高压脉冲，如何应对？

　　A: 这是典型的“浪涌”或“过压脉冲”现象，源于牵引系统、断路器分合等。合格的铁路DCDC电源内部已集成基本的浪涌抑制电路。但对于极端情况，我们建议在电源前端额外增加TVS管（瞬态抑制二极管） 或压敏电阻，构建多级防护，将输入尖峰电压钳位在模块的安全工作区内。

　　Q3: 电源模块在低温环境下启动困难是什么原因？

　　A: 低温会导致电解电容的等效串联电阻（ESR）急剧增大，电池内阻增加，从而造成启动时电压骤降，触发欠压保护。专业的铁路电源会采用宽温陶瓷电容或特殊设计的电解电容，并具备软启动或容性负载逐级启动功能，以解决低温启动问题。选型时务必关注模块的明确工作温度范围。

　　Q4: 如何确保电源模块在强振动环境下不失效？

　　A: 首先，选择通过了EN 61373（铁路设备振动冲击测试） 标准认证的电源产品。其次，在安装上，除了使用模块自带的螺丝孔位固定外，对于功率较大的模块，建议在PCB板上增加机械加固条或导热胶固定，以分散应力，防止焊点因长期振动而疲劳断裂。

　　三、铁路DCDC电源故障排查指南

　　当系统出现电源相关故障时，请遵循由简到繁的逻辑进行排查。

　　故障现象可能原因排查步骤与解决方案

　　无输出，指示灯不亮1. 输入电源未接通

　　2. 输入保险丝熔断

　　3. 输入线缆接触不良或反接

　　4. 模块内部故障1. 检查前端供电是否正常，测量输入端口电压。

　　2. 检查保险丝是否完好，若熔断需排查后方短路点。

　　3. 确认输入极性正确，接线端子压接牢固。

　　4. 若前三点均正常，则可能为模块损坏，需更换。

　　输出不稳定，系统频繁重启1. 输入电压波动超出范围

　　2. 输出过载或短路

　　3. 散热不良导致过温保护

　　4. EMC干扰1. 监控输入电压波形，确认是否存在瞬间跌落或超幅浪涌。

　　2. 断开负载，测量空载输出是否正常，逐步排查负载电路。

　　3. 检查模块安装面是否平整，导热硅脂是否涂敷，环境通风是否良好。

　　4. 检查输入/输出线缆的屏蔽与接地，确保符合EMC设计规范。

　　模块异常发热1. 超载运行

　　2. 开关频率设置不当

　　3. 散热路径受阻

　　4. 效率降低（如元件老化）1. 测量实际负载电流，确认未超过模块额定值。

　　2. （若可调）适当降低开关频率可减少开关损耗，但可能增大纹波。

　　3. 清理散热器灰尘，确保与模块底面紧密接触。

　　4. 长期使用后效率可能略有下降，需留足设计余量。

　　输出电压精度偏差大1. 远程采样补偿不足

　　2. 线路压降过大

　　3. 负载调整率超差1. 若使用远程采样，确保采样点直接位于负载端，以补偿线路压降。

　　2. 加粗输出线缆，减少传输损耗。

　　3. 在空载和满载下分别测量，对比数据手册中的负载调整率指标。

　　EMC测试不通过1. 输入/输出滤波不足

　　2. 布局与接地不当

　　3. 屏蔽不完善1. 在输入/输出端增加或优化π型滤波器。

　　2. 确保滤波电容尽量靠近模块引脚，功率回路面积最小化，接地阻抗低。

　　3. 检查机箱屏蔽完整性，确保所有接口使用屏蔽线缆并360°接地。

　　四、选型与设计最佳实践

　　为确保万无一失，在铁路电源项目的选型和设计阶段，请遵循以下建议：

　　留足设计余量：功率选择上，建议使用功率降额曲线，在最高环境温度下，实际使用功率不超过额定功率的70%-80%。

　　重视输入滤波：即使模块内部有滤波电路，在系统级设计一个前级EMI滤波器仍是良好实践，能显著提升整机EMC性能。

　　热管理优先：热是电子产品的首要杀手。在结构设计初期就规划好高效的散热路径，优先考虑通过机壳散热的方式。

　　选择可信赖的合作伙伴：铁路行业关乎生命安全，务必选择拥有IRIS（国际铁路行业标准）认证、产品经过长期市场验证的电源供应商。

　　结论

　　铁路专用DCDC电源是保障轨道交通系统安全、准点运行的基石。其高可靠性源于对国际标准的严格遵从和对极端环境的深度适配。通过理解其技术内核、预见常见问题并掌握科学的排查方法，您将能构建出更坚固、更稳定的车载电力系统。如需符合EN 50155标准的DCDC电源产品选型手册或技术支持，请随时联系我们。
