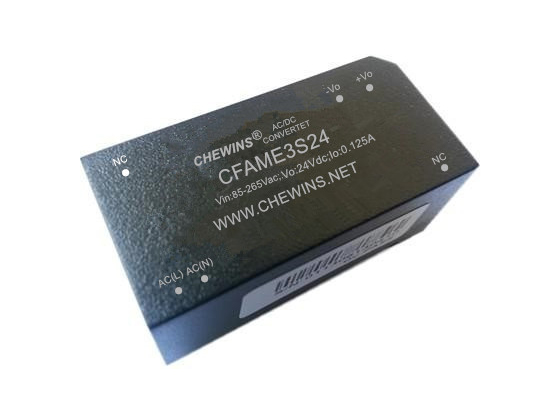

　　产品特性:

　　◆ 全球通用电压: 85~265VAC/100~375VDC

　　◆ 交直流两用(同一端子输入电压)

　　◆ 高效率,高功率密度

　　◆ 具有输出短路保护功能

　　◆ 通过EN60950,UL60950认证

　　◆ 具有PCB,导轨式等多种安装方式

　　◆ 叁年质保期

　　Vicor AC-DC电源解决方案完全指南：高密度、高效率电源技术解析

　　Vicor电源技术优势与产品定位

　　Vicor作为高性能电源模块的领导者，其AC-DC电源解决方案以其高功率密度、卓越的转换效率和灵活的架构在行业中独树一帜。Vicor采用专利的电源转换技术和先进的封装工艺，为数据中心、工业设备、电信基础设施和交通运输等要求严苛的应用场景提供创新的电源解决方案。

　　Vicor AC-DC电源产品的核心优势体现在三个方面：首先是突破性的功率密度，通过高频零电压开关（ZVS）技术实现小型化设计；其次是极高的转换效率，全负载范围内保持优异性能，显著降低能耗；最后是模块化架构，支持灵活扩展和快速部署，大大缩短产品上市时间。

　　Vicor AC-DC电源产品选型指南

　　正确选择Vicor电源模块需要深入了解其产品特性和技术参数：

　　产品系列关键技术特性典型应用场景

　　前端AC-DC转换模块输入：85-264VAC，输出：24/48VDC，效率>93%工业设备、电信电源、服务器备份电源

　　高密度电源模块功率密度>1000W/in³，ZVS技术，温度范围-40℃至+125℃数据中心、高性能计算、人工智能加速器

　　模块化电源系统可扩展架构，N+M冗余，热插拔支持关键任务系统、医疗设备、通信基础设施

　　铁路认证系列符合EN 50155标准，宽输入电压范围，高抗振性轨道交通、车载电子、运输系统

　　Vicor电源常见技术问题解析

　　Q1：Vicor高密度电源模块的散热设计有何特殊要求？

　　Vicor模块的高功率密度需要专业的散热管理：

　　必须遵循官方热设计指南，确保足够的散热面积

　　推荐使用导热垫片或散热器增强热传导

　　在高温环境下需要功率降额使用，参考官方降额曲线

　　考虑使用Vicor推荐的导热材料确保最佳热性能

　　Q2：如何正确配置Vicor模块的输入输出保护电路？

　　保护电路设计对系统可靠性至关重要：

　　输入端必须配置合适的保险丝和浪涌抑制电路

　　推荐使用Vicor认证的EMI滤波器确保电磁兼容性

　　输出端建议配置过压保护器件和负载平衡电路

　　参考Vicor应用笔记中的典型保护电路设计

　　Q3：Vicor模块化电源系统如何实现冗余配置？

　　N+M冗余配置确保系统高可用性：

　　使用Vicor冗余控制器实现负载均流和故障切换

　　配置适当数量的冗余模块，通常N+1或N+2

　　确保单个模块故障时系统仍能满足负载需求

　　实现热插拔功能，支持在线维护和更换

　　Q4：Vicor电源模块的布板设计有哪些关键要点？

　　PCB布局直接影响电源性能：

　　遵循Vicor设计指南中的布局规范

　　输入输出电容尽量靠近模块引脚

　　使用多层板设计，提供完整的接地层和电源层

　　大电流路径使用足够的铜厚，减少电压降

　　Vicor电源系统故障排查流程

　　第一阶段：基础诊断

　　状态指示灯检查：观察模块LED状态指示

　　输入电源验证：测量输入电压是否在规格范围内

　　使能信号检查：确认控制信号符合要求

　　温度状态评估：检查模块工作温度是否正常

　　第二阶段：性能测试

　　输出电压精度：测量输出电压是否在标称值±1%内

　　纹波噪声测试：使用示波器检测输出纹波（通常<50mV）

　　负载调整率：测试负载变化时的输出电压稳定性

　　效率测量：验证实际效率是否符合规格书要求

　　第三阶段：深入分析

　　热成像分析：使用热像仪检查温度分布

　　波形分析：检测开关节点波形判断工作状态

　　保护功能测试：验证过流、过压、过热保护

　　系统兼容性：排查与其他元件的相互影响

　　第四阶段：系统级排查

　　时序分析：检查电源序列是否符合要求

　　阻抗匹配：验证负载阻抗特性

　　接地质量：检查系统接地完整性

　　EMI性能：测试电磁兼容性表现

　　Vicor电源应用最佳实践

　　设计阶段考量：

　　早期仿真：使用Vicor仿真工具进行系统性能预测

　　降额设计：遵循官方降额指南，确保可靠性

　　保护电路：设计完善的输入输出保护

　　测试计划：制定全面的验证测试方案

　　安装与调试：

　　焊接工艺：遵循推荐的焊接温度曲线

　　安装方向：按照散热要求确定安装方式

　　调试顺序：按照规范流程进行系统调试

　　性能验证：在极限条件下测试系统稳定性

　　系统优化建议：

　　布局优化：优化PCB布局减少寄生参数

　　材料选择：使用推荐的热管理和EMI材料

　　监控设计：实现电源参数实时监控

　　维护计划：制定预防性维护方案

　　Vicor技术支持与资源

　　Vicor提供全面的技术支持资源：

　　在线设计工具：包括电源架构设计、热仿真等工具

　　技术文档库：提供详细的数据手册、应用笔记

　　培训资源：定期举办在线研讨会和技术培训

　　技术支持：专业工程师提供技术咨询和设计评审

　　结语

　　Vicor AC-DC电源解决方案以其创新的技术和卓越的性能，为高端电源应用设定了新的标准。通过深入了解Vicor产品特性、遵循最佳设计实践、充分利用技术支持资源，工程师能够充分发挥Vicor电源的技术优势，打造具有竞争力的电源系统。
