　　DC-DC转换器完全指南：高效稳定的电压转换解决方案

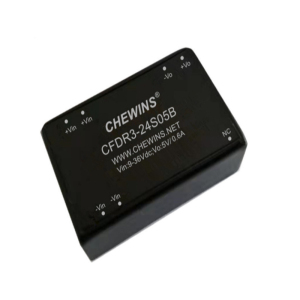

　　DC-DC转换器的核心价值与技术原理

　　DC-DC转换器是一种将直流电源从一个电压等级转换到另一个电压等级的电力电子装置，在现代电子系统中扮演着至关重要的角色。通过采用高频开关技术，DC-DC转换器能够实现高效能转换、精确稳压和电气隔离，为各种电子设备提供稳定可靠的电源解决方案。

　　主要技术拓扑结构：

　　Buck（降压）转换器：输出电压低于输入电压

　　Boost（升压）转换器：输出电压高于输入电压

　　Buck-Boost（升降压）转换器：输出电压可高于或低于输入电压

　　隔离式转换器：反激、正激、半桥、全桥拓扑

　　DC-DC转换器关键技术参数详解

　　技术参数规格要求选型指导

　　输入电压范围4.5-60VDC（非隔离）根据前级电源特性选择

　　输出电压精度±1%-±3%按负载要求确定精度等级

　　转换效率85%-98%影响系统热设计和能耗

　　开关频率100kHz-2MHz高频实现小体积，但需考虑EMI

　　隔离电压1.5-6kVDC按安全规范要求选择

　　负载调整率±0.5%-±2%反映带载能力

　　线性调整率±0.1%-±0.5%体现输入稳定性

　　工作温度-40℃至+125℃根据应用环境选择

　　DC-DC转换器常见问题深度解析

　　Q1：如何选择合适的拓扑结构？

　　拓扑选择指南：

　　降压需求：选择Buck电路，效率通常>95%

　　升压需求：选择Boost电路，注意输入电流纹波

　　升降压需求：选择Buck-Boost或SEPIC电路

　　隔离需求：选择反激或正激拓扑，注意变压器设计

　　Q2：转换器效率受哪些因素影响？

　　效率优化要点：

　　开关损耗：与开关频率和开关速度相关

　　导通损耗：取决于MOSFET导通电阻和二极管压降

　　驱动损耗：栅极电荷和驱动电压的影响

　　静态损耗：控制电路待机功耗

　　Q3：如何解决EMI/EMC问题？

　　电磁兼容设计：

　　布局优化：功率回路面积最小化

　　滤波设计：输入输出使用合适滤波器

　　屏蔽措施：敏感电路增加屏蔽

　　接地策略：采用星型接地或单点接地

　　Q4：热管理设计要点有哪些？

　　散热设计指南：

　　热阻计算：准确计算结到环境的热阻

　　散热增强：使用散热片或导热材料

　　空气流通：确保足够的通风条件

　　降额使用：高温环境下适当降额

　　DC-DC转换器系统化故障排查指南

　　第一阶段：初步诊断

　　输入检查：测量输入电压和电流

　　输出检测：检查输出电压和纹波

　　温度评估：手触检测异常发热

　　波形观察：查看开关节点波形

　　第二阶段：性能测试

　　负载测试：从轻载到满载测试稳定性

　　效率测试：测量不同负载下的效率

　　瞬态测试：测试负载阶跃响应

　　保护测试：验证过流、过压保护功能

　　第三阶段：深入分析

　　热成像分析：识别过热元器件

　　环路分析：检查反馈环路稳定性

　　元器件检测：测量关键器件参数

　　对比测试：与正常模块对比分析

　　第四阶段：系统验证

　　环境测试：高低温环境性能验证

　　寿命测试：加速老化试验评估

　　兼容测试：系统级兼容性验证

　　整改验证：改进措施效果确认

　　DC-DC转换器应用最佳实践

　　设计阶段要点：

　　参数计算：准确计算电感、电容参数

　　保护设计：完善的过流、过压、过温保护

　　布局优化：遵循高频电路布局原则

　　仿真验证：使用仿真工具预先验证

　　元器件选择：

　　开关管：根据电压电流应力选择

　　磁性元件：选择低损耗磁芯材料

　　电容：低ESR电容，注意电压余量

　　控制IC：选择可靠的控制方案

　　测试验证：

　　功能测试：基本功能验证

　　性能测试：效率、纹波等性能测试

　　可靠性测试：高低温、振动测试

　　安全测试：安规和EMC测试

　　DC-DC转换器技术发展趋势

　　性能提升方向：

　　更高效率：新型拓扑和同步整流技术

　　更高频率：GaN、SiC器件应用

　　更小体积：提高功率密度

　　更低噪声：改进EMI性能

　　智能化发展：

　　数字控制：可编程参数配置

　　智能监控：故障诊断和预警

　　通信功能：PMBus、I2C接口

　　自适应控制：根据工况自动优化

　　集成化趋势：

　　模块化：标准化封装和引脚

　　系统集成：与负载芯片集成

　　功能集成：集成保护和管理功能

　　平台化：可扩展的解决方案

　　结语

　　DC-DC转换器作为现代电子系统的核心部件，其性能直接影响整个系统的可靠性和能效。正确的拓扑选择、优化的电路设计和严格的测试验证，是确保转换器性能的关键。随着技术的发展，DC-DC转换器正朝着更高效率、更高功率密度和更智能化的方向持续演进。
