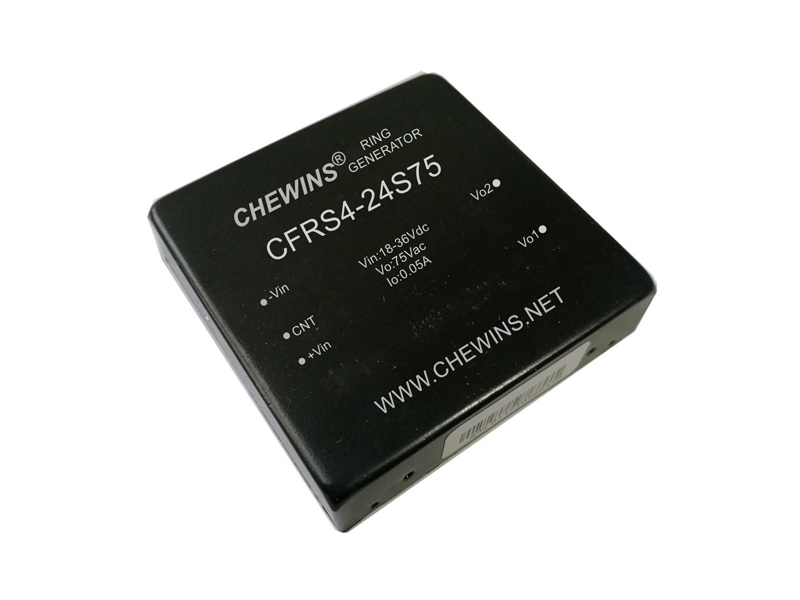

DCDC CFRS4系列电源模块专业指南：满足工业级高可靠性需求

　　摘要：CFRS4系列DC-DC电源模块专为工业自动化、通信设备和轨道交通等严苛环境设计，具有高可靠性、高效率和高功率密度等突出特点。本文提供全面的技术解析和应用指南，帮助工程师充分发挥其性能优势。

　　一、CFRS4系列电源模块核心特性

　　CFRS4系列采用先进拓扑和封装技术，在多个关键性能指标上表现卓越：

　　宽输入电压范围：支持9-36V、18-75V、36-160V多种输入规格，适应工业现场复杂电网环境

　　高转换效率：采用同步整流技术，峰值效率达94%，有效降低系统热损耗

　　强化隔离设计：输入输出间3000VAC隔离电压，提供可靠的电气隔离保护

　　宽工作温度：-40℃至+105℃扩展工作温度范围，满足户外设备需求

　　完备认证资质：通过UL/IEC/EN 62368-1认证，部分型号符合EN 50155铁路标准

　　二、CFRS4系列电源模块常见问题解答

　　Q1：CFRS4模块在工业现场如何应对电压瞬变和浪涌？

　　A：CFRS4具备多重防护设计：

　　内置保护：模块内部集成输入过压保护，耐受100ms的160%额定电压

　　外部建议：推荐前端增加TVS管和π型滤波器，增强浪涌防护

　　布局要求：输入电容尽量靠近模块引脚，提供低阻抗退耦路径

　　Q2：如何确保模块在高温环境下的长期可靠性？

　　A：高温可靠性保障措施：

　　功率降额：环境温度>60℃时，按3.0%/℃线性降额使用

　　散热设计：基板式封装需保证与散热器接触良好，推荐使用导热硅脂

　　空气流通：模块周围预留至少5mm空间，确保空气自然对流

　　Q3：CFRS4的远程电压采样功能如何正确使用？

　　A：远程采样配置要点：

　　采样点选择：直接连接至负载端最高精度需求点

　　走线规范：使用双绞线，远离噪声源和功率线路

　　补偿设计：根据线路阻抗特性调整补偿参数

　　Q4：多模块并联使用时需要注意哪些问题？

　　A：并联使用关键要点：

　　均流设计：推荐使用外部分立元件实现主动均流

　　热分布：模块间保持适当间距，避免热耦合

　　启动时序：确保各模块使能信号同步，避免启动冲突

　　三、CFRS4系列电源模块故障排查指南

　　故障现象诊断要点解决方案

　　启动失败1. 输入电源质量

　　2. 使能信号配置

　　3. 欠压保护设置

　　4. 外围电路状态1. 检查输入电压范围

　　2. 验证EN引脚电平

　　3. 调整UVLO阈值

　　4. 确认配置电路

　　输出异常1. 负载特性

　　2. 温度影响

　　3. 反馈环路

　　4. 补偿网络1. 分析负载瞬态

　　2. 监控工作温度

　　3. 检查反馈参数

　　4. 优化补偿设计

　　效率降低1. 工作点偏离

　　2. 磁性元件

　　3. 开关特性

　　4. 驱动电路1. 优化工作点

　　2. 检查磁芯材料

　　3. 分析开关波形

　　4. 验证驱动参数

　　过热保护1. 散热条件

　　2. 环境温度

　　3. 负载功率

　　4. 通风状况1. 改善散热

　　2. 控制环境温度

　　3. 降低负载

　　4. 增强通风

　　四、CFRS4系列应用设计最佳实践

　　电路设计规范

　　输入滤波：推荐22μF陶瓷电容并联100nF高频电容

　　输出配置：使用低ESR聚合物电容，容值根据负载动态特性选择

　　保护电路：输入端配置适当等级的TVS管和防反接电路

　　监控功能：利用电源良好信号实现系统级监控

　　PCB布局准则

　　功率路径：使用短而宽的铜箔，最小化寄生参数

　　接地策略：采用星型接地，功率地与信号地分离

　　热管理：充分利用内部散热焊盘，增加热过孔

　　噪声控制：敏感信号远离开关节点和磁性元件

　　可靠性保障措施

　　降额设计：电压降额80%，电流降额70%，功率降额60%

　　保护机制：确保所有保护功能正常启用并正确配置

　　测试验证：进行温度循环、振动、高温老化等可靠性测试

　　五、典型应用场景配置

　　工业自动化控制系统

　　要求：高可靠性、抗干扰能力强

　　配置：选择3000VAC隔离版本，加强EMC设计

　　轨道交通设备

　　要求：符合EN 50155标准，宽温度范围

　　配置：选用-40℃至+105℃版本，增强机械固定

　　通信基础设施

　　要求：高效率、长寿命

　　配置：优化散热设计，确保7×24小时连续运行

　　户外监控设备

　　要求：防潮、防腐蚀、宽温度适应

　　配置：增加三防涂覆，完善防护设计

　　结论

　　CFRS4系列DC-DC电源模块凭借其卓越的工业级特性和可靠性，为各种严苛环境应用提供了理想的电源解决方案。通过遵循正确的设计规范、实施有效的热管理和完善的保护措施，可以确保系统在全生命周期内的稳定可靠运行。
