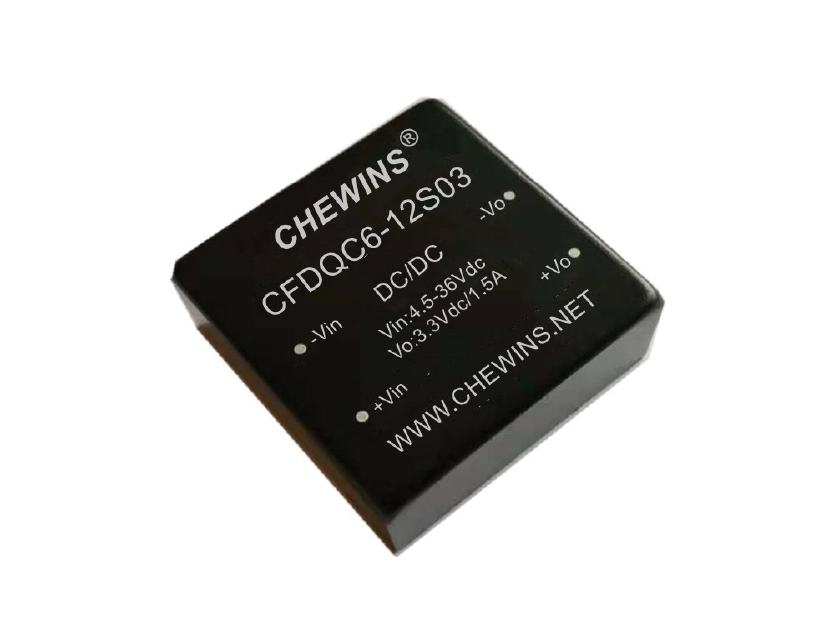

　　DC-DC CFDQC 6瓦汽车级电源模块专业指南

　　摘要：CFDQC 6瓦汽车级DC-DC电源模块专为严苛的汽车电子环境设计，符合AEC-Q100标准，具备卓越的可靠性和稳定性。本文详细介绍其技术特性、应用要点、常见问题及故障排查方案，为汽车电子系统设计提供专业参考。

　　一、CFDQC 6瓦汽车级电源模块核心特性

　　CFDQC系列针对汽车电子应用的独特需求，提供以下核心优势：

　　汽车级认证：全面符合AEC-Q100 Grade 1标准，工作温度范围-40℃至+125℃

　　高可靠性设计：MTBF超过200万小时，失效率低于0.1ppm

　　卓越EMC性能：通过ISO 7637-2汽车瞬态脉冲测试，具备优异的抗干扰能力

　　宽输入电压：支持4.5V至36V输入范围，适应汽车电源系统的剧烈波动

　　高效率转换：采用同步整流技术，峰值效率达93%，显著降低功耗

　　二、CFDQC 6瓦汽车级电源常见问题解答

　　Q1：CFDQC模块如何应对汽车冷启动时的电压跌落？

　　A：CFDQC模块具备特殊的应对机制：

　　低压工作能力：最低工作电压可达3.2V，确保冷启动期间持续工作

　　软启动设计：内置缓启动电路，避免启动电流冲击

　　储能配置：建议输入端配置低ESR电容，提供瞬时能量补偿

　　Q2：在发动机舱等高温度环境如何保证可靠性？

　　A：高温可靠性保障措施：

　　热设计优化：采用低热阻封装，热阻θJA＜40℃/W

　　功率降额：环境温度＞105℃时自动启动功率降额保护

　　材料选择：使用高温塑料封装，耐受125℃长期工作

　　Q3：如何满足汽车电子的EMC严格要求？

　　A：EMC设计要点：

　　滤波设计：内置π型滤波网络，有效抑制传导干扰

　　布局优化：采用对称布局，减小共模噪声

　　屏蔽措施：可选屏蔽罩版本，进一步提升抗干扰能力

　　Q4：CFDQC模块是否支持功能安全要求？

　　A：功能安全支持特性：

　　诊断功能：具备电源良好指示和故障检测功能

　　保护机制：集成过压、过流、过热、短路全保护

　　安全冗余：可配合外部监控电路实现ASIL等级要求

　　三、CFDQC 6瓦汽车级电源故障排查指南

　　故障现象诊断要点解决方案

　　启动异常1. 输入电压范围

　　2. 使能信号电平

　　3. 欠压保护阈值

　　4. 反接保护状态1. 确认输入在4.5-36V范围

　　2. 验证EN引脚电压＞2.0V

　　3. 检查UVLO设置

　　4. 确认防反接二极管

　　输出不稳定1. 负载瞬态特性

　　2. 输入电压纹波

　　3. 温度影响

　　4. 布局合理性1. 分析负载阶跃响应

　　2. 增强输入滤波

　　3. 监控工作温度

　　4. 优化PCB布局

　　EMC测试失败1. 传导发射

　　2. 辐射发射

　　3. 瞬态抗扰度

　　4. ESD防护1. 增加共模扼流圈

　　2. 完善屏蔽措施

　　3. 增强瞬态保护

　　4. 优化ESD设计

　　过热保护1. 环境温度

　　2. 散热条件

　　3. 负载电流

　　4. 空气流通1. 降低环境温度

　　2. 改善散热设计

　　3. 检查负载情况

　　4. 确保通风良好

　　四、CFDQC 6瓦汽车级电源应用设计指南

　　典型应用电路配置

　　输入滤波：推荐10μF陶瓷电容+100nF高频电容并联

　　输出滤波：建议22μF低ESR电容，靠近模块引脚

　　保护电路：输入端TVS管防护，推荐SMBJ36A

　　监控电路：可选配电源良好指示灯电路

　　PCB布局规范

　　功率路径：输入输出电容紧靠模块，路径短而粗

　　热管理：预留足够散热铜箔，建议≥200mm²

　　接地设计：采用星型接地，模拟与数字地单点连接

　　噪声隔离：敏感信号远离开关节点和磁性元件

　　可靠性设计要点

　　降额设计：电压降额80%，电流降额70%，功率降额60%

　　寿命预估：基于温度加速模型进行寿命预测

　　环境适应性：考虑振动、湿度、温度循环影响

　　五、汽车电子系统应用场景

　　车载信息娱乐系统

　　特点：低噪声要求，空间紧凑

　　方案：选用低纹波版本，优化音频电路供电

　　车身控制模块

　　特点：高可靠性，宽温度范围

　　方案：采用全保护版本，确保系统安全

　　高级驾驶辅助系统

　　特点：低噪声，高稳定性

　　方案：选择高PSRR版本，为传感器提供洁净电源

　　动力总成系统

　　特点：高温环境，强振动条件

　　方案：使用增强型版本，加强散热和机械固定

　　结论

　　CFDQC 6瓦汽车级DC-DC电源模块凭借其卓越的汽车级特性，为各种汽车电子应用提供可靠的电源解决方案。通过正确的电路设计、合理的PCB布局和完善的保护措施，可以充分发挥其性能优势，确保汽车电子系统在全生命周期内的稳定运行。
