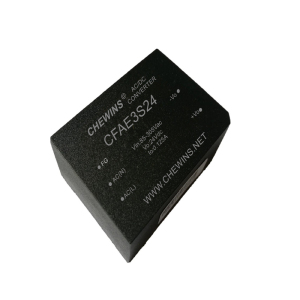

　　产品特性:

　　◆ 全球通用电压:85～305VAC/100~430VDC

　　◆ 稳压输出,低纹波,噪声

　　◆ 输出短路,过流,过压保护

　　◆ 全塑料外壳,符合UL94V-0

　　◆ 通过 UL60950和 EN60950认证

　　◆ PCB导轨式等多种安装方式

　　◆ 叁年质保期

　　全面解析AC-DC电源模块：选型、常见问题与故障排查指南

　　AC-DC电源模块的核心价值与技术原理

　　AC-DC电源模块是现代电子设备的核心供电组件，专门负责将交流电网电压（如220V AC）转换为电子设备所需的稳定直流电压（如12V DC）。这种模块化电源解决方案相比传统分立电源设计，具有显著优势：简化产品研发流程，缩短上市时间；提升系统可靠性，通过专业设计和严格测试；增强安全性，提供完善的电气隔离保护；优化空间利用率，紧凑型设计适应现代设备小型化趋势。其核心技术基于开关电源技术，通过高频开关转换实现高效电能变换，广泛应用于工业控制、通信设备、智能家居、医疗仪器和新能源等领域。

　　关键选型参数全面解析

　　选择适合的AC-DC电源模块需要考虑以下关键技术参数：

　　选型参数技术说明选型建议

　　输入电压范围模块正常工作的交流输入电压区间通用型：85-264VAC；特殊应用：110VAC或230VAC固定输入

　　额定功率模块可持续输出的最大功率预留20%-30%功率余量，确保长期稳定运行

　　输出电压提供的直流电压值根据负载需求选择，常见有3.3V、5V、12V、24V、48V等

　　效率指标输出功率与输入功率的比值优选效率>85%的产品，高功率应用选择>90%

　　隔离电压输入输出间电气隔离强度工业应用：3000VAC以上；医疗设备：4000VAC以上

　　工作温度保证性能的环境温度范围工业级：-40℃至+85℃；商业级：0℃至+70℃

　　安规认证符合的安全标准根据目标市场选择，如CE(欧盟)、UL(北美)、CCC(中国)

　　封装形式物理结构和安装方式板载式、导轨式、敞开式等，根据安装空间选择

　　AC-DC电源模块常见问题深度解析

　　Q1：电源模块工作时发热严重是否正常？

　　电源模块在工作时产生热量是正常物理现象，但异常高温需要特别关注。正常工作时外壳温度在40-60℃属于合理范围，如果温度超过70℃则可能存在以下问题：

　　过载运行：负载功率超过模块额定功率

　　散热不良：安装环境通风不畅或未按要求预留散热空间

　　环境温度过高：超出模块规定的工作温度范围

　　元件老化：内部电解电容干枯或开关管性能劣化

　　Q2：如何解决输出电压纹波噪声过大的问题？

　　输出电压纹波噪声过大会影响负载电路正常工作，可通过以下方法改善：

　　增加输出滤波：在输出端并联低ESR电解电容和高频陶瓷电容

　　优化PCB布局：滤波电容尽量靠近模块输出端子，使用星型接地

　　检查负载特性：避免动态负载电流变化过快

　　使用屏蔽：对敏感电路增加电磁屏蔽措施

　　Q3：模块在低温环境下无法正常启动怎么办？

　　低温启动困难通常与电解电容特性及保护电路设置有关：

　　选择宽温元件：选用-40℃工作的工业级模块

　　预加热措施：在极端环境下增加预热电路

　　软启动配置：降低启动时的冲击电流

　　咨询供应商：获取针对低温应用的特殊配置建议

　　Q4：如何确保电源模块在恶劣工业环境下稳定工作？

　　工业环境对电源模块有特殊要求：

　　选择工业级产品：工作温度范围-40℃至+85℃

　　增强防护设计：符合IP等级要求的防护外壳

　　抗干扰能力：通过EMC测试，抵抗电网波动和电磁干扰

　　振动与冲击防护：内部采用灌封工艺增强机械强度

　　系统化故障排查流程

　　第一阶段：基础检查

　　安全防护：确保设备完全断电，高压电容充分放电

　　外观检查：检查模块有无鼓包、烧蚀、裂纹等物理损伤

　　连接检查：确认输入输出接线牢固，极性正确

　　环境评估：检查工作环境温度、湿度、通风条件

　　第二阶段：电气参数测量

　　输入电压测量：使用万用表确认输入电压在规格范围内

　　空载测试：断开所有负载，测量输出电压是否正常

　　负载测试：接入额定负载，观察输出电压稳定性

　　纹波测量：使用示波器测量输出纹波噪声值

　　第三阶段：深入诊断分析

　　热分布检测：使用热成像仪检查模块温度分布

　　波形分析：观察开关节点波形判断工作状态

　　保护功能测试：验证过流、过压保护是否正常动作

　　对比测试：与已知正常的同型号模块进行性能对比

　　第四阶段：系统整合问题排查

　　负载特性分析：检查负载是否存在短路、过流或异常动态特性

　　系统接地检查：确保接地系统符合规范

　　电磁兼容排查：检查系统内是否存在强干扰源

　　机械应力评估：排查振动、冲击等机械因素影响

　　工程应用最佳实践

　　设计阶段考量：

　　余量设计：功率选择留出充足余量，推荐使用降额设计

　　热管理：提前规划散热路径，必要时添加散热片或风扇

　　保护电路：根据应用需求配置适当的输入输出保护电路

　　测试验证：在极限条件下进行充分测试 before 批量应用

　　安装使用规范：

　　焊接工艺：遵循推荐焊接温度曲线，避免热冲击

　　安装方向：确保模块周围留有足够空间促进空气流通

　　存储条件：长期存储时注意防潮、防腐蚀

　　维护与寿命管理：

　　定期检查：建立预防性维护计划，定期检测关键参数

　　寿命预测：关注电解电容等寿命限制元件的使用时间

　　备件管理：确保关键系统中备件的可用性

　　结语

　　AC-DC电源模块的选择与应用直接影响整个电子系统的可靠性、安全性和使用寿命。通过深入了解其技术特性、遵循科学的选型方法、掌握系统化的故障排查技巧，工程技术人员能够为各种应用场景选择最合适的电源解决方案。在选择供应商时，建议优先考虑技术实力雄厚、产品质量可靠、服务支持完善的专业制造商，确保获得持续稳定的技术支持和产品保障。
