　　产品特点:

　　◆ 国际通用电压:85～265VAC/ 100～375VDC

　　◆ 交直流两用(同一端子输入电压)

　　◆ 稳压输出,低纹波,噪声

　　◆ 输入欠压保护,输出短路,过流,过压保护

　　◆ 高效率,高功率密度

　　◆ 低功耗,绿色环保

　　◆ 全塑料外壳,符合UL94V-0

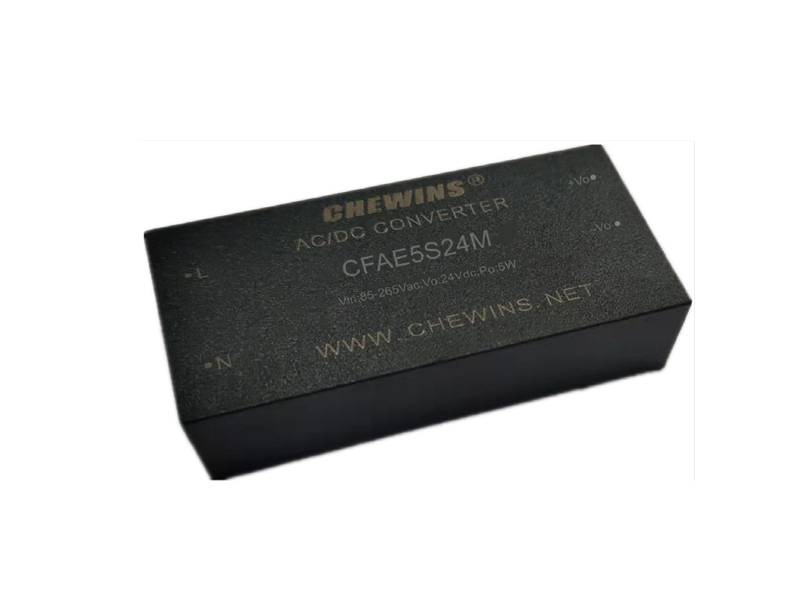

　　5W AC-DC电源模块完全指南：小功率应用的理想电源解决方案

　　5W AC-DC电源模块的核心价值与应用场景

　　5W AC-DC电源模块作为小功率电源解决方案的代表，以其紧凑的尺寸、高效的能量转换和卓越的性价比在低功耗应用领域发挥着重要作用。这类电源模块专门为功耗要求严格的应用场景设计，能够将交流电网电压安全、稳定地转换为设备所需的直流电压，同时保证在有限空间内实现最佳的电气性能。

　　5W电源模块的典型应用场景包括：

　　智能家居设备：智能插座、智能网关、温控器

　　工业控制：PLC模块、传感器、继电器控制

　　通信设备：路由器、交换机模块、网络终端

　　消费电子：小家电、充电设备、便携设备

　　5W AC-DC电源模块关键技术参数解析

　　技术参数规格要求技术说明

　　输入电压范围85-264VAC/100-370VDC支持全球电网标准，适应电压波动

　　输出电压3.3V/5V/12V/15V/24V多种输出电压可选，适配不同负载需求

　　输出电流0.21A-1.52A根据输出电压自动调整，确保功率稳定

　　转换效率>75%典型效率80%，部分型号可达85%

　　隔离电压3000VAC增强型隔离，确保使用安全

　　工作温度-40℃至+85℃工业级温度范围，适应严苛环境

　　尺寸规格34mm×22mm×16mm超紧凑设计，节省安装空间

　　安规认证UL/CE/CB认证符合国际安全标准，支持全球销售

　　5W AC-DC电源模块常见问题深度解析

　　Q1：5W电源模块在空间受限应用中如何优化散热设计？

　　散热设计优化建议：

　　利用PCB散热：通过PCB铜箔扩大散热面积

　　保持空气流通：避免在密闭空间中使用，确保自然对流

　　选择高效型号：优先选择效率>80%的产品，减少发热量

　　安装方向：保持模块直立安装，利于热量散发

　　Q2：如何确保5W电源模块在电网波动环境下的稳定性？

　　稳定性保障措施：

　　宽电压输入设计：确保在85-264VAC范围内稳定工作

　　增加保护电路：建议在输入端加入保险丝和压敏电阻

　　输出滤波优化：根据负载特性配置合适的输出电容

　　浪涌防护：在雷击多发区域增加浪涌保护器件

　　Q3：5W模块在轻载条件下的能效表现如何？

　　能效特性分析：

　　轻载效率：典型轻载效率>70%，优于传统线性电源

　　待机功耗：空载功耗通常<0.3W，满足节能要求

　　负载调整率：在10%-100%负载范围内电压稳定度±2%

　　动态响应：支持负载突变，恢复时间<200μs

　　Q4：5W电源模块的EMC设计需要注意哪些要点？

　　电磁兼容设计要点：

　　内置滤波：标准产品已内置基本EMI滤波器

　　布局优化：输入输出回路面积最小化

　　接地设计：确保机壳良好接地

　　外部滤波：对EMC要求严格的应用可增加额外滤波器

　　5W AC-DC电源模块故障排查指南

　　第一阶段：快速诊断

　　输入电源检查：确认输入电压在规格范围内

　　输出负载验证：检查负载是否超过1A（5V输出）

　　连接状态确认：检查引脚连接是否牢固

　　环境温度检测：确认工作环境温度符合要求

　　第二阶段：性能测试

　　输出电压精度：测量输出电压偏差是否在±5%内

　　纹波噪声测试：使用示波器检测纹波（通常<50mV）

　　启动时间测试：验证开机启动时间（典型值<1s）

　　绝缘电阻测试：输入输出间绝缘电阻>100MΩ

　　第三阶段：深入分析

　　热性能分析：满载运行30分钟后检测外壳温度

　　波形分析：检查开关波形是否正常

　　保护功能验证：测试短路保护、过载保护功能

　　老化测试：进行24小时满载老化测试

　　第四阶段：系统排查

　　配线检查：确认输入输出线径符合要求

　　接地验证：测量接地连续性

　　兼容性测试：验证与负载设备的兼容性

　　环境适应性：检查实际工作环境条件

　　5W电源模块应用设计与优化建议

　　电路设计要点：

　　输入保护：推荐使用1A/250V保险丝和10D471压敏电阻

　　输出滤波：建议增加100-470μF电解电容并联104陶瓷电容

　　EMI抑制：在输入端加入共模电感和X2安规电容

　　布局规范：遵循"输入-转换-输出"的直线布局原则

　　安装使用规范：

　　焊接工艺：推荐回流焊，峰值温度不超过260℃

　　安装间距：模块与周围元件保持至少3mm距离

　　绝缘处理：在金属外壳安装时使用绝缘垫片

　　灌封建议：特殊环境可考虑整体灌封增强防护

　　可靠性提升措施：

　　降额使用：建议实际使用功率不超过4W

　　温度监控：在高温环境建议监测模块温度

　　定期检测：建立关键参数定期检测制度

　　预防维护：根据使用环境制定维护周期

　　5W AC-DC电源模块选型建议

　　在选择5W AC-DC电源模块时，建议重点考虑以下因素：

　　认证要求：根据目标市场选择相应的安规认证

　　环境条件：根据工作环境温度选择合适等级

　　负载特性：考虑负载的瞬态特性和启动电流

　　成本预算：在满足性能要求下优化成本

　　供货保障：选择供货稳定的型号和供应商

　　结语

　　5W AC-DC电源模块以其精巧的设计、可靠的性能和出色的性价比，成为小功率设备电源解决方案的理想选择。通过正确的选型、规范的设计和科学的使用维护，可以充分发挥其性能优势，为各类低功耗设备提供稳定可靠的电源保障。
